V型铁主要用于精密轴类零件的检测、划线、定仪及机械加工中的装夹。

V型铁包装：木箱

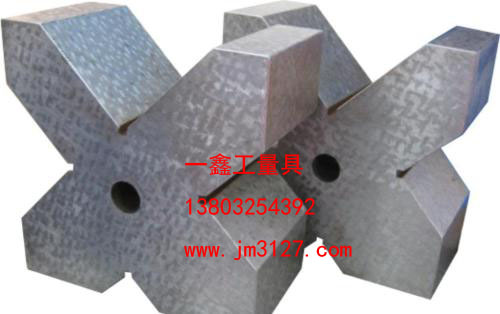

V型铁按GB4972-85标准制造，一般都成对供应，V型铁是一个四棱体，四个工作面上或四个尺寸不同的90度的槽。V型铁主要适用于轴类零件的检验和划线。

V型铁的材质为灰口铸铁和球墨铸铁，灰口铸铁的使用比较广泛，材质稳定、工艺简单。V型铁的承载要求是指V型铁单位面积承受的重量后，V型铁的变形挠度。V型铁的精度一般为0级、1级、2级，V型铁的V型槽一般为90°，为了测量精度各个V型槽的宽度不等。

V型铁分为四口V型铁、三口V型铁、单口V型铁、五口V型铁四种形式。四口V型铁三面有V型槽，规格有100×80×30mm；150×125×45mm两种，三口V型铁两面带有V型槽，规格是150×100×50mm。五口V型铁四面有V型槽，规格是150×100×50mm。单口V型铁只有一面有V型槽，规格较大从100×100×80mm到2000×1200×600mm均有，并且可以根据用户实际需要制造，一般用于大型设备及零件加工中，精度相对于前几种较低。

规格	工作面平面度			V型槽对底面平行度			V型槽对侧面平行度			V型槽对两侧面对称度			V型槽对端面的垂直度
	精度等级
	0级	1级	2级	0级	1级	2级	0级	1级	2级	0级	1级	2级	0级	1级	2级
35×35×30	1	2	3	2.5	5	10	2.5	5	10	5	10	20	5	5	10
60×60×50	1	2	3	2.5	5	10	2.5	5	10	5	10	20	5	5	10
105×105×80	1.5	3	5	4	8	15	4	8	15	8	16	30	8	8	15
100×100×65					10	20		10	20		20	40
150×150×80					15	25		15	25		30	50
200×200×90					15	25		15	25		30	50
300×300×120					20	30		20	30		40	60
